Montážní návod - Obložkové zárubně

Celý návod si můžete stáhnout zde: Záruční list a montážní návod OBLOŽKOVÁ ZÁRUBEŇ.

PŘED MONTÁŽÍ

• Připravte si nástroje: šroubovák, vodováhu, rozpěrky, distanční špalíky, klíny, montážní pěnu.
• Otevřete obal, aniž byste poškodili polystyren, karton či etikety Výrobce, zkontrolujte shodnost s objednávkou a kompletnost sady.
• Obsah balení:
• stojiny (pantová a zámková).
• nadpraží.
• krycí lišta (3 ks).
• montážní sada (na 3 závěsy).

Zárubeň s rozsahem nad 280 mm se skládá ze dvou dílů. Zárubeň s rozsahem nad 400 mm se skládá ze tří dílů.

• Zkontrolujte rozměry v souladu s umístěným nákresem č. 1.
• Je doporučeno využívat kvalifikované montážní týmy.
• Montáž systému zahajte po ukončení jiných opravárenských a stavebních pracích (malování, tapetování, pokládání obkladů a podlah) v místnostech s vlhkostí nepřekračující 50 %.

MONTÁŽ

• Instalujte dveřní křídlo a zkontrolujte přiléhání k zárubni.
• Sejměte křídlo.
• Zregulujte závěsy.
• Znovu instalujte křídlo a upevněte příslušenství.

MONTÁŽ KŘÍDLA ŘADY STILE

• Vybalte všechny prvky z obalu a položte je na čistý povrch, který nezpůsobí poškození na povrchu. Do okamžiku ukončení montáže neničte balení ani etikety Výrobce.
• Vysuňte krycí lišty ze stojin a nadpraží.
• Pantovou a zámkovou stojinu položte vodorovně rovnoběžně k sobě ve vzdálenosti odpovídající šířce nadpraží.
• Nadpraží umístěte způsobem, který umožňuje ideální přiléhání rohů.
• Spojte rohy pomocí kovových spojek.
• Umístěte do otvorů plastové spojky.
• Sešroubujte konstrukci kovovým šroubem.
• Zkontrolujte místa spojování rohů z pohledové strany.
• Upevněte kapsy závěsů do stojiny.
• Odstraňte záslepky z otvorů, našroubujte závěsy a opětovně vložte záslepky.
• Je doporučeno zabezpečit dolní části zárubně silikonem.

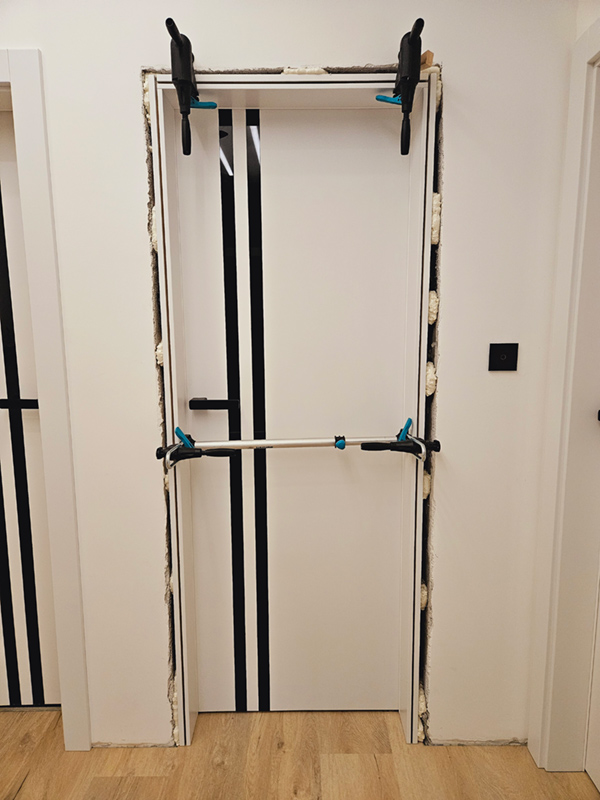

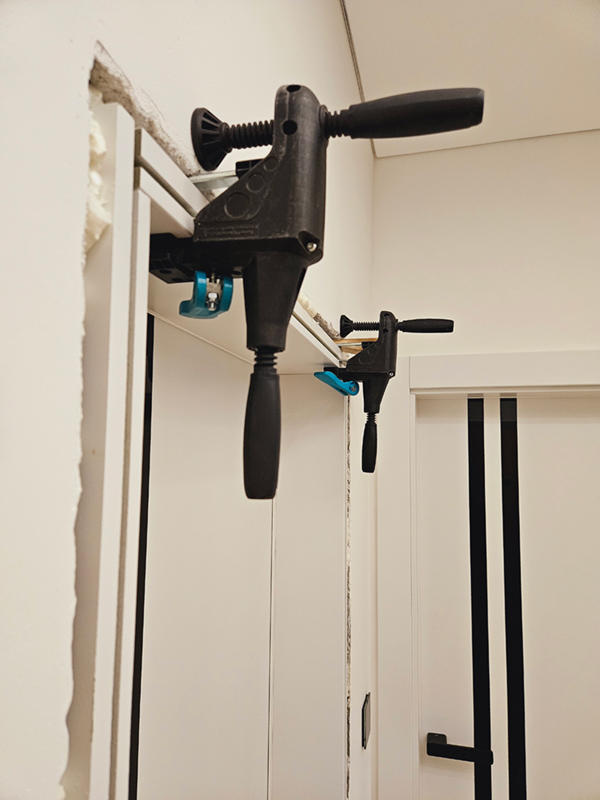

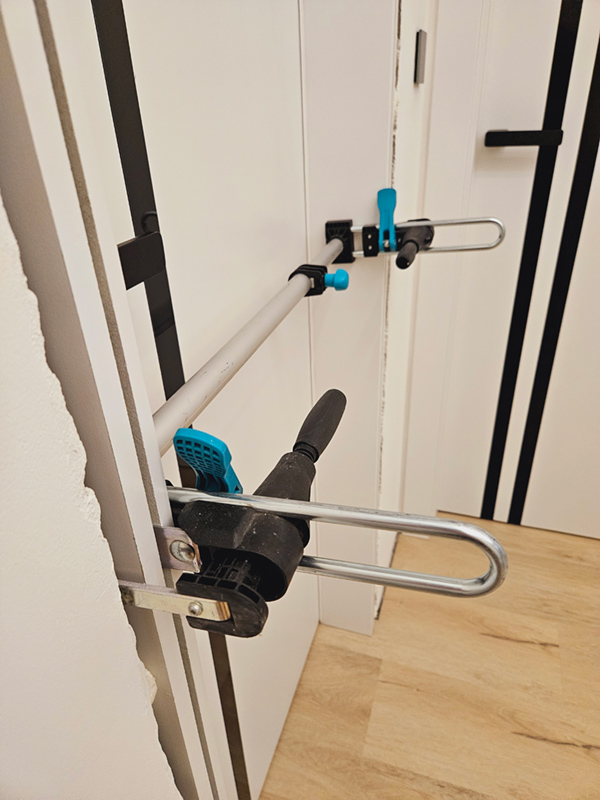

• Upevněte zárubeň do otvoru stěny s použitím distančních špalíků nebo rozpěrek upravených na výšce horních a spodních závěsů, zámku a prahu.
• Zkontrolujte vodorovně a svislé, pote z rozměry podle zárubně, které musí být v každé výšce identické.
• Instalujte dveřní křídlo a zkontrolujte přiléhání k zárubni.
• Sejměte křídlo.
• Nastříkejte montážní pěnu mezi zeď a zárubeň ve výši rozpěrek. Ponechejte být po dobu doporučovanou výrobcem pěny, avšak ne kratší než 24 hodin.
• Vsuňte krycí lišty. Je přípustné jejich přilepení pomocí silikonu.
• Zabezpečte prostor mezi podlahou a zárubní silikonem, za účelem ochrany před zvlhnutím nebo promočením (s výjimkou koberců).
